O que são?

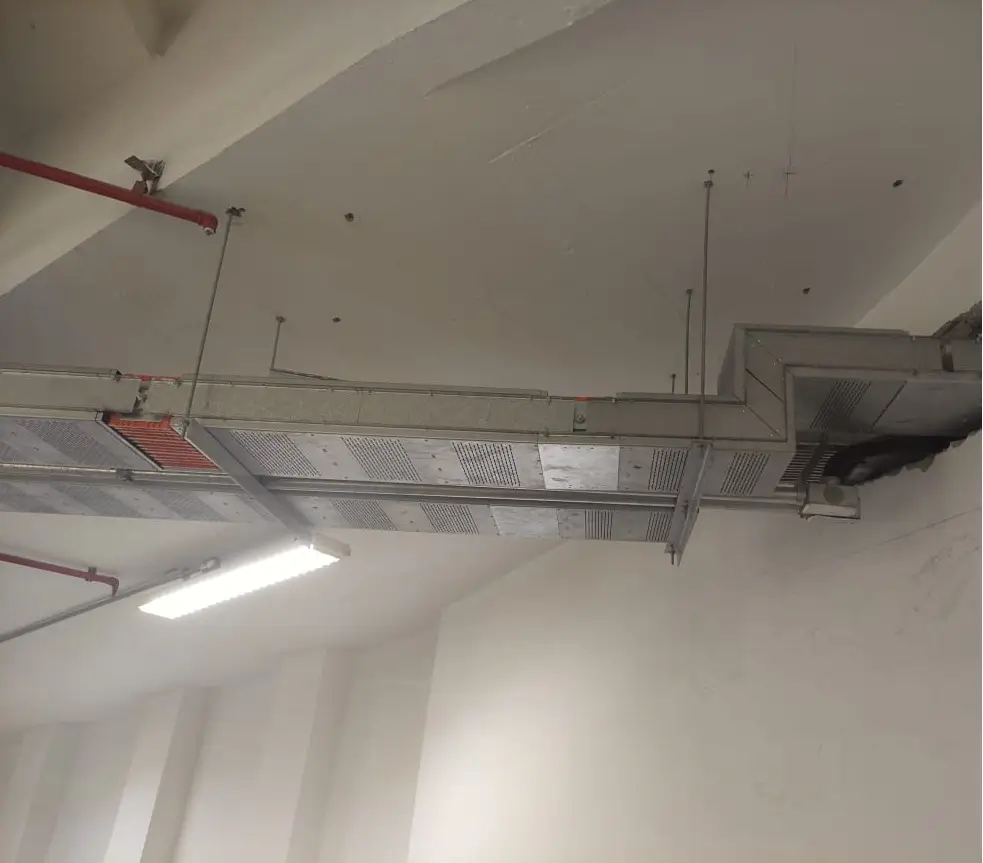

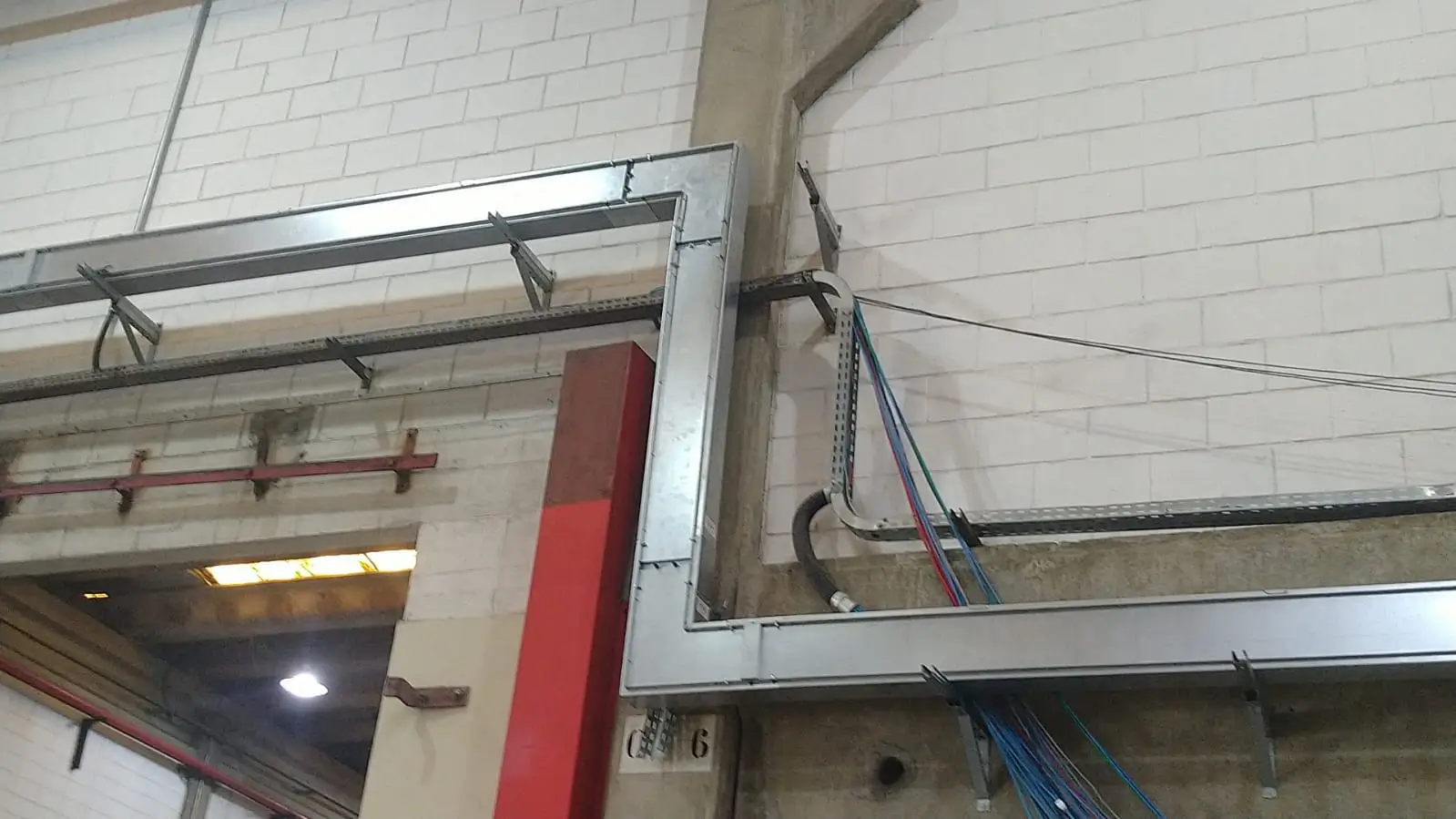

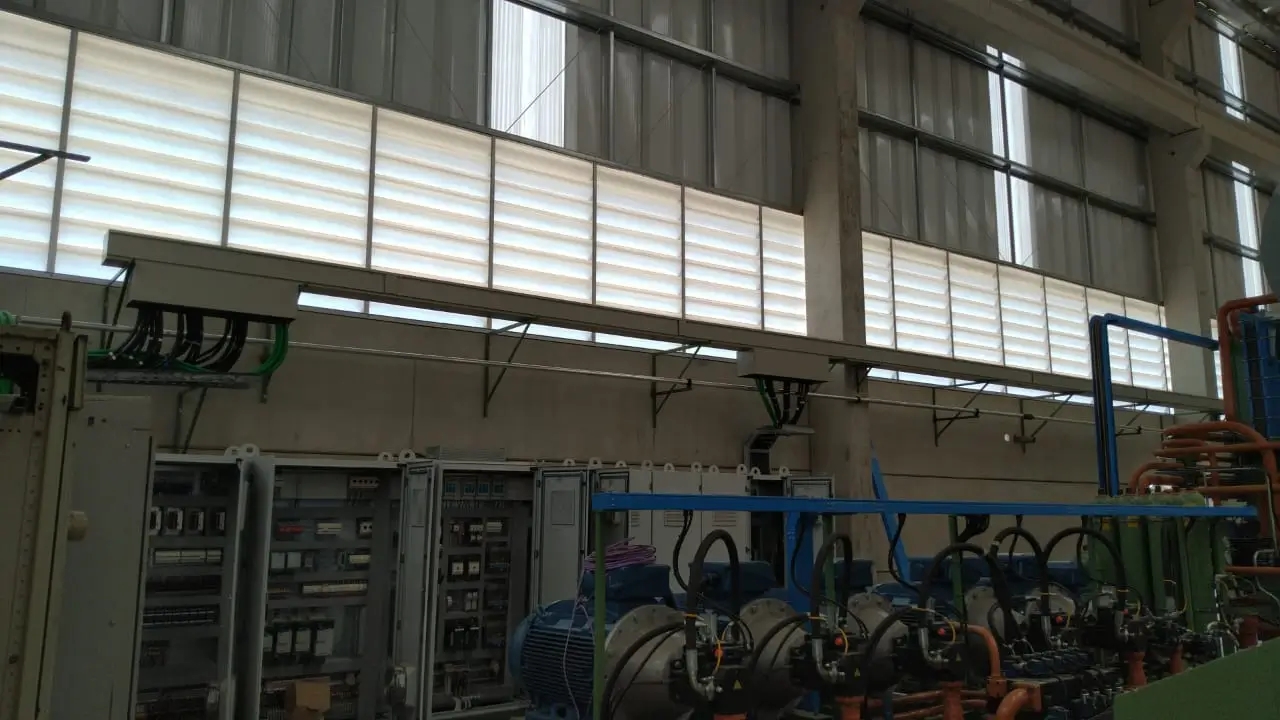

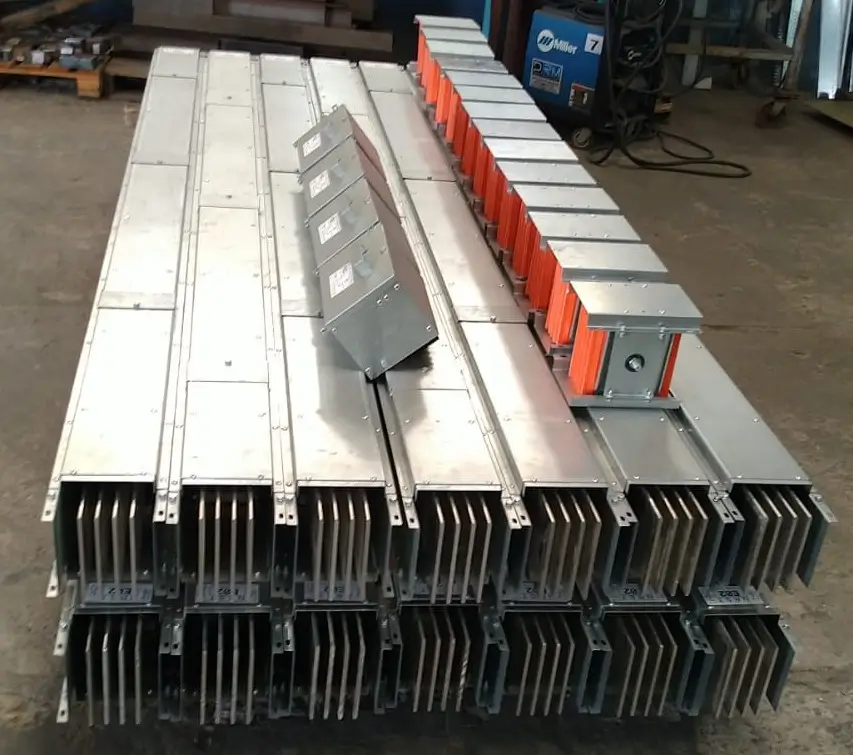

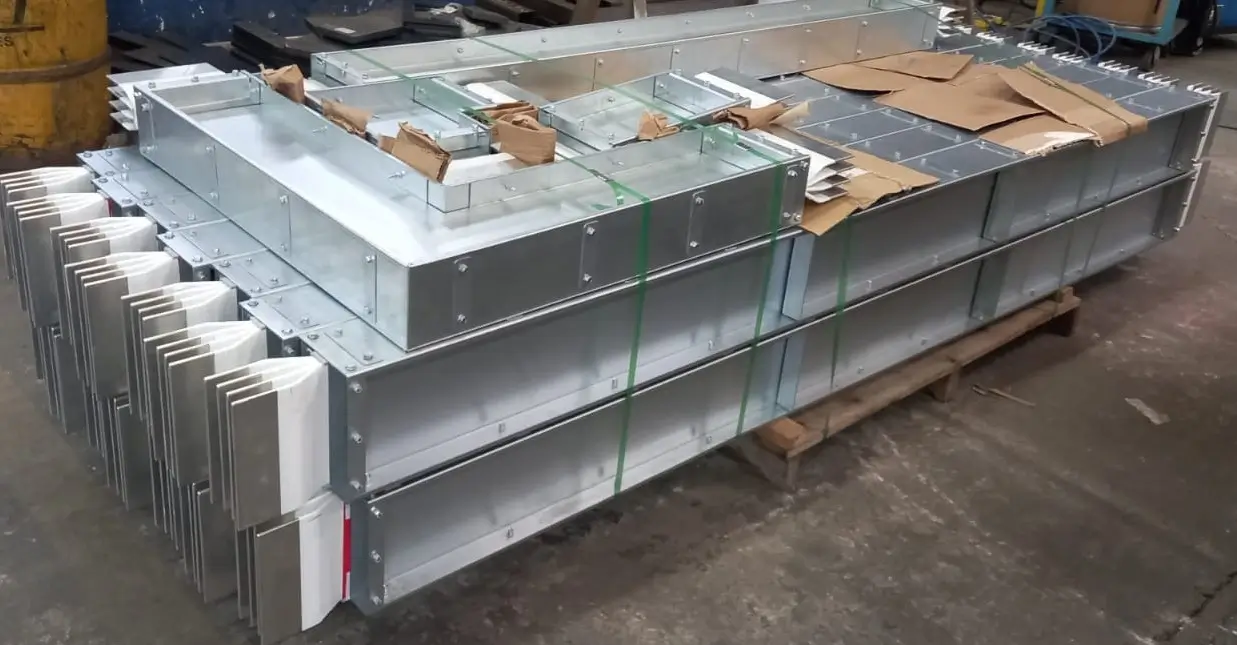

O barramento blindado ou Bus-Way é um componente pré-fabricado para transportar e distribuir energia elétrica em edificações de uso residencial, comercial e industrial, em barras de Cobre ou de Alumínio podendo ser do tipo blindado IP54 em diante e ventilado IP31.

São constituídos de chapas de aço galvanizadas utilizadas como condutoras de aterramento (PE). Possuem janelas de derivações para Cofres Plug-in (Caixa de interligação dos barramentos para cabos elétricos, com dispositivos de proteções como disjuntores, fusíveis, chaves seccionadoras, dispositivos de medições, entre outros).

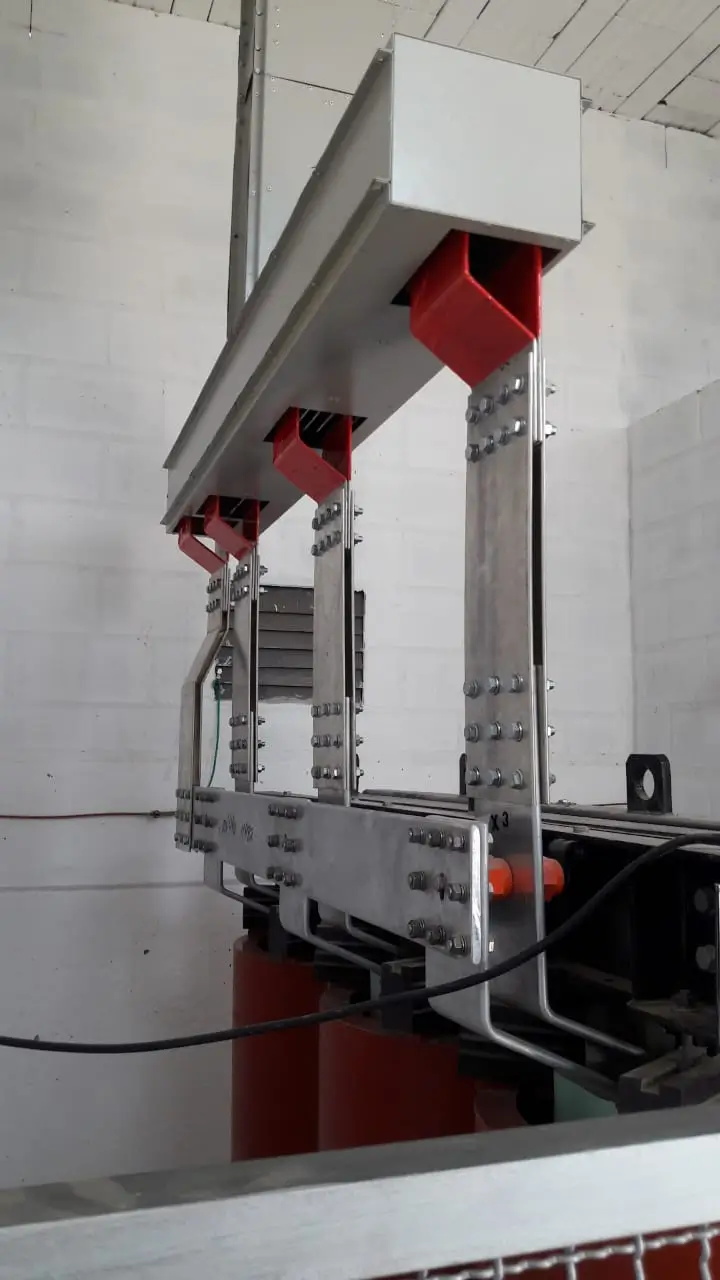

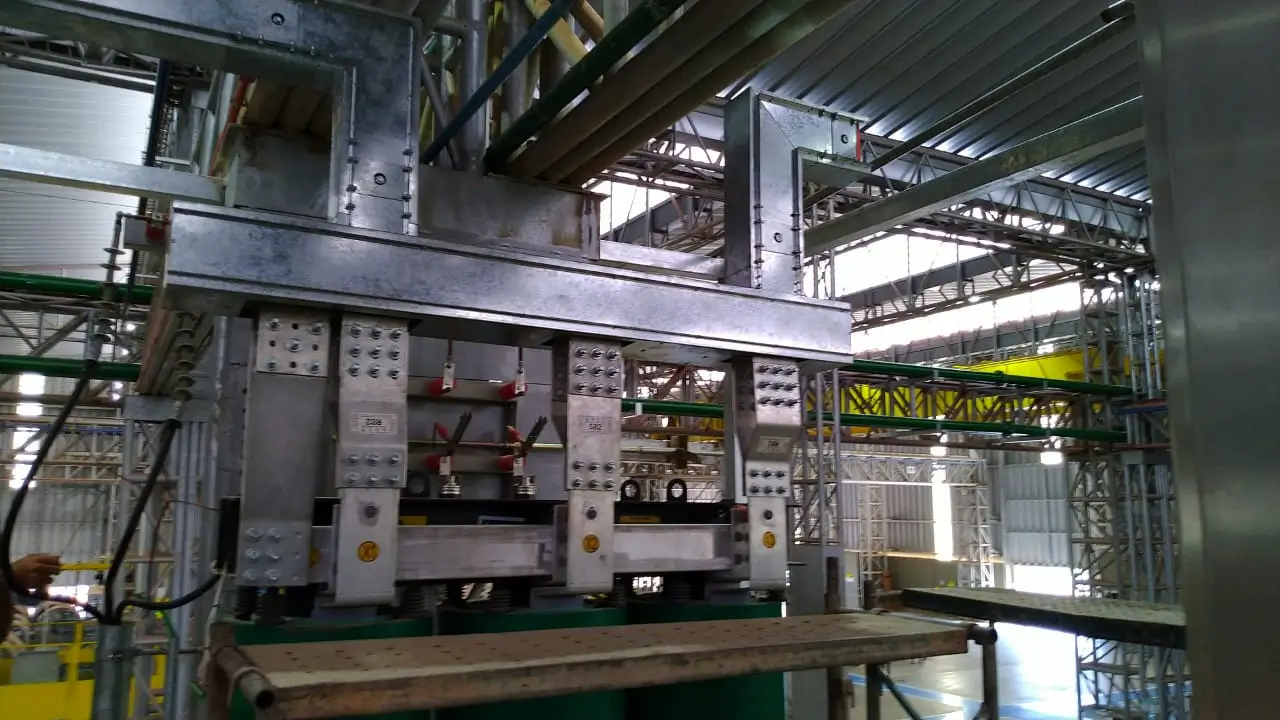

Fornecem correntes elétricas de 160 a 6000 A e podem ser acoplados a painéis elétricos, transformadores, geradores de energia dos mais variados modelos, entre outros.

Características

Estruturas em chapa de aço galvanizadas;

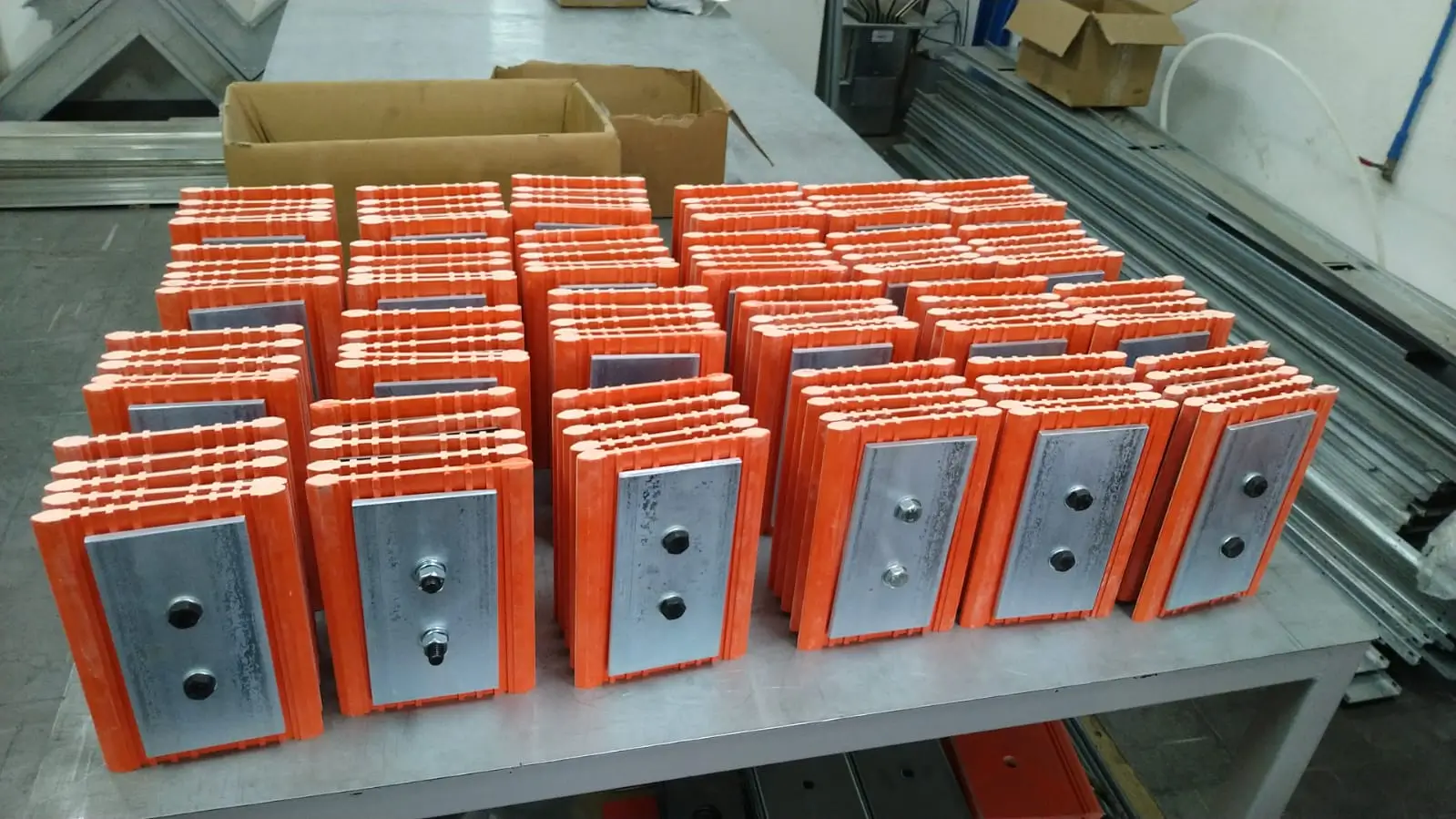

Emendas com dispositivo de borracha para facilitar a montagem dos equipamentos em obra e segurança do equipamento;
Condutores de cobre eletrolítico e de alumínio com cantos arredondados devidamente projetados e fabricados para correntes de demanda compreendidas entre 160 a 6.000 A e tensão de utilização até 1.000 Volts CA em 60 Hz, conforme norma NBR IEC 60439 e NBR 5410;
Barras de Alumínio e Cobre com tratamento superficial de estanho por todo seu comprimento, inclusive as emendas e pinças de contato dos Cofres Plug-in;
Isoladores e espaçadores dos barramentos com resistência a temperatura de 180ºC (Classe F);
Condutores do Barramento Ventilado (IP31) possuem isolação adequada por meio de aplicação de fita de poliéster que suportam temperaturas de até 130° C;
Dispositivos anti inversão de fases para os Cofres Plug-in.

Porque Usar Barramentos Blindados

Flexibilidade para fazer novas mudanças em projetos elétricos, não havendo necessidade de mudanças drásticas no "layout" do ambiente
Possui caixas de derivações para ligações mistas, ou seja, de barramentos para cabos ou vice e versa
Fácil montagem, manutenção e desmontagem dos equipamentos, tendo um melhor aproveitamento dos componentes
Fácil identificação visual, colaborando para um ambiente limpo e organizado
Redução da queda de tensão em 600% e uma redução de mais de 1.867% nas perdas de energia por dissipação de potência das prumadas elétricas
Redução da área de instalação, sendo utilizada apenas 70% em relação aos cabos elétricos
Dispensa a instalação de leitos e eletrocalhas
Redução substancial dos tempos de execução dos serviços aproximadamente de 57%

Porque Não Usar Cabos Elétricos

Dificuldade no acréscimo de novas cargas e adaptações as mudanças de projeto
A cada emenda e derivação é necessário o uso de terminações e caixas de passagens
Precisa de eletrodutos e eletrocalhas
Vida útil determinada pelo material isolante utilizado em sua fabricação
Menor resistência em sobre-corrente e curto-circuitos
Problemas de fator de agrupamento, ocasionando grande fuga de corrente e queda de tensão
Grande dificuldade de identificação visual e organização dos circuitos
Dificuldade no acréscimo de novas cargas e adaptações as mudanças de projeto
